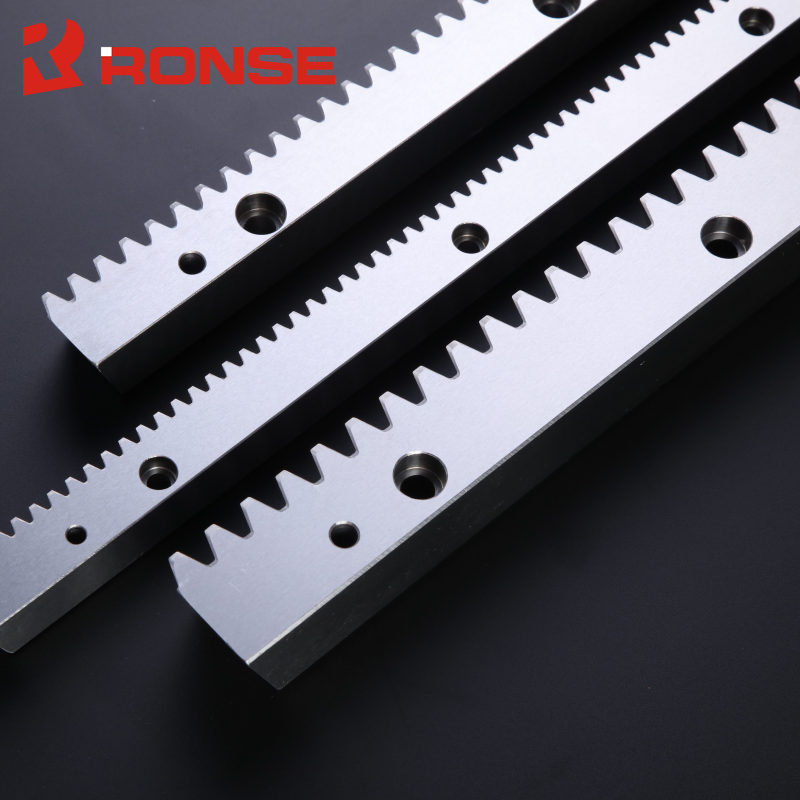

  • 8级精铣调质齿条
8级精铣调质齿条
Type：8级精铣调质齿条
钢号：1.0503【C45】
齿形角：20°
调制处理：24-27 HRC
精度：8
斜齿条螺旋角：右旋19°31′42″
Return list View sample
  • 8级精铣调质齿条
精铣齿条分为直齿和斜齿，整体调质热处理，调质后磨削背面及侧面，齿面采用精铣完成，数道精密加工工序。保证了齿面一致性高。可选择直齿/斜齿，模数2-5,长度500-1000mm。

精铣调质齿条特点：

1  可接长之端部设计，可以任意连接/互换，行程无限延伸。

2 精铣级精度累计误差0.08mm≥1000。

3 具有直齿/斜齿齿型，适应各种使用条件。

4 具有热处理型/未热处理型，同一模数可有多种强度。

5 调质后磨削背面及侧面

精铣斜齿齿条参数

订货号 模数 理论长 L2 z b ha h f+0.5 a l h1 d1 d2 t a1 l1 d3 kg
1902.305 2 500 8.5 75 24 24 22 2 62.5 125 8 7 11 7 31.7 436.6 5.7 2.1
1902.301 2 1000 8.5 150 24 24 22 2 62.5 125 8 7 11 7 31.7 936.6 5.7 4.1
1903.305 3 500 10.3 50 29 29 26 2 62.5 125 9 10 15 9 35 430 7.7 2.9
1903.301 3 1000 10.3 100 29 29 26 2 62.5 125 9 10 15 9
 		35 930 7.7 5.9
1904.305 4 506.66 13.8 38 39 39 35 3 62.5 125 12 10 15 9 33.3 433 7.7 5.4
1904.301 4 1000 13.8 75 39 39 35 3 62.5 125 12 10 15 9 33.3 933.4 7.7 10.7
1905.305 5 500 17.4 30 49 39 34 3 62.5 125 12 14 20 13 37.5 425 11.7 6.5
1905.301 5 1000 17.4 60 49 39 34 3 62.5 125 12 14 20 13 37.5 925 11.7 13


精铣直齿齿条参数

订货号 模数 理论长 z b ha h f+0.5 a l h1 d1 d2 t a1 l1 d3 kg
2002.305 2 502.65 80 24 24 22 2 62.8 125.66 8 7 11 7 31.3 440.1 5.7 2.1
2002.301 2 1005.3 160 24 24 22 2 62.8 125.66 8 7 11 7 31.3 942.7 5.7 4.2
2003.305 3 508.93 54 29 29 26 2 63.6 127.23 9 10 15 9 34.4 440.1 7.7 3
2003.301 3 1017.87 108 29 29 26 2 63.6 127.23 9 10 15 9
 		34.4 949.1 7.7 6
2004.305 4 502.65 40 39 39 35 3 62.8 125.66 12 10 15 9 37.5 427.7 7.7 5.25
2004.301 4 1005.3 80 39 39 35 3 62.8 125.66 12 10 15 9 37.5 930.3 7.7 10.5
2005.305 5 502.65 32 49 39 34 3 62.8 125.66 12 14 20 13 30.2 442.3 11.7 6.7
2005.301 5 1005.3 64 49 39 34 3 62.8 125.66 12 14 20 13 30.2 945 11.7 13.4
